CSI-HZ708全自动液压快换接头连接器插拔泄漏测试仪，全自动液压快换接头连接器流体损失试验机

用途：

本仪器适用于阴、阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线运动和(或)旋转运动接通和断开管路的接头。测试快速接头的插拔的泄漏量测试。

适用标准

GB/T 5861-2003/IS0 7241-2:2000   液压快换接头试验方法

技术参数：

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换 ；

设置：在触摸屏上软件上设置相关测试参数

压力传感器：0~600Kpa 精度：±0.5%FS   1个

液位传感器：0~500mm 精度±0.5%FS    1个

精密调压阀：0~1.0Mpa ；

蠕动泵有刷电机款30-185ml/min（含电源）；

储水罐：2L,不锈钢制造；

空气压缩机： 25L  0.6Mpa~0.8mpa

外形尺寸；940*460*1400mm

测试项目：全自动插拔泄漏测试；

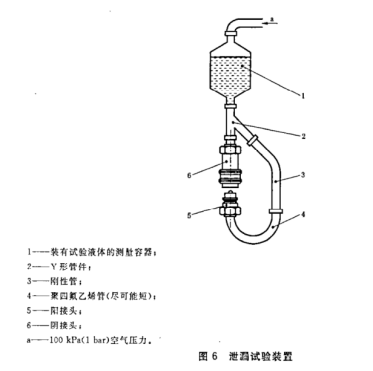

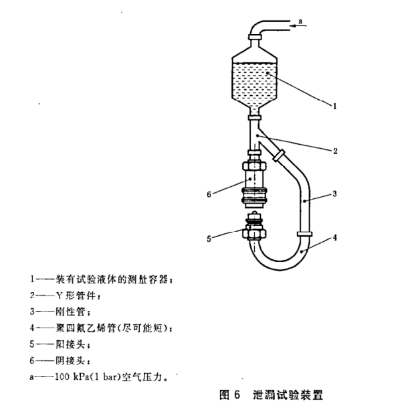

1）按图示将接头成装人试验装置中,保持测试的液体压力。记录量筒的液面高度。

2）连接和断开接头成。每次断开后使泄漏液体从接头成中排出。每次连接后轻轻敲打接头成以清除其内部全部气泡。

3） 重复进行2）规定的步骤,直到简液而下降到至少10个刻度。记录量简液面高度。

4）用1）记录的液面高度减去3）记录的液面高度,再除以连接、断开循环次数,即为每次连接、断开循环的泄漏量。

5）在试验报告中记录每次连接、断开循环的泄漏量(以ml计)

基本配置
