CSI-X060煤矿用非金属瓦斯输送管材耐正压力测试仪

执行标准：

符合AQ 1071-2009 4.3试验 MT/T 558.1-2005  备注：MPE80级聚乙烯管仅受理0.6MPa～1.25MPa

二、主要参数：

压力范围：0-2MPA(可调)，增压比 1:16

压力表精度不低于1.0级

计时器精度在±2%以内

箱体尺寸：高900*宽1450mm*厚650mm

恒温箱：外形310-280-180mm，15升；温度0-99度

恒温系统由恒温槽,流体循环或搅拌装置,加热和温度控制装置等组成。无论恒温槽内的加热介质是水、空气或其他流体,温度均保持在士2℃的偏差内。

压力读数偏差精度±2% ，配有内圆锥接头

主要配置：气液增压泵、防护机箱、调压阀、卸荷阀、手拉阀、耐震压力表、不锈钢管路、单向阀等

箱体尺寸：高900*宽1450mm*厚650mm

三、测试步骤

1、试样在施加压力之前应进行预处理。预处理温度与试验温度相同。预处理时间应使试样达到试验温度为止。对于23C条件下的试验,当将试样浸在液体中,预处理时间不少于1h。当将试样置于气体介质中,预处理时间不少于 16 h。

2、瞬时爆破试验时,连续均匀地、快速地对试样施加压力,并同时开始计时直至试样破裂为止。如果试样在小于 60s内破裂,则降低施压速度,重复试验,直到试样在60~70s内破裂为止。记录试样破裂时的压力和时间及试样的破裂状态。

3、耐压试验时,连续均匀地把试样压力施加到给定值,然后开始计时。在整个试验过程中。保持压力，达到规定时间后,记录试验结果和试样破裂状态。 当破坏出现在距接头一个直径长度内时,如果有理由确认破坏是由样品本身存在某种缺陷造成的,该试样有效。否则另取试样重新试验

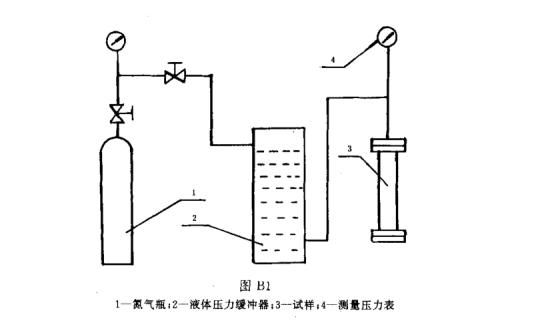

利用压缩空气,例如氮气对液体压力缓冲器施加压力,再通过缓冲器中的压力液体对试样加压
