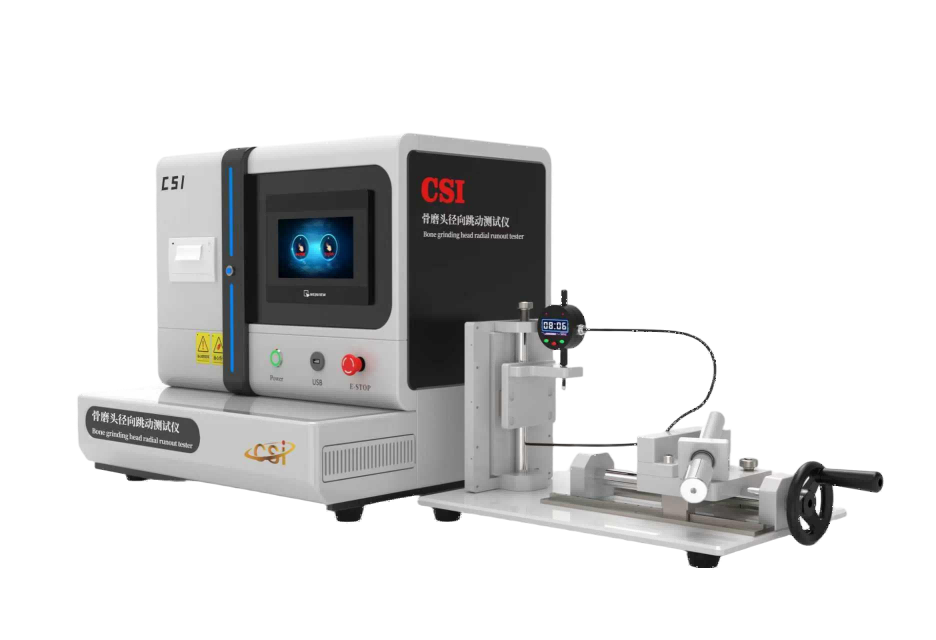

CSI-Z523骨磨头径向跳动测试仪
一、介绍
本仪器专用于检测电动骨组织手术设备刀具——即骨磨头的径向跳动指标，严格遵循标准设计制造。它是确保骨科手术器械加工精度与临床使用安全性的关键检测设备。
二、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，中英文切换 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 嵌入式打印机 |
测量范围 | 测量范围：0.001～10.000mm，分辨率:0.001mm |
定位支撑座 | V型槽 |
室内温度 | 20℃-30℃ |
外形尺寸 | 约长400mm*宽450mm*高950mm |
相对湿度 | ≤80% |
安全配置 | 急停按钮，过载保护 |
电源电压 | AC220V 50Hz |
USB测试软件插口，读取数据，可连接电脑 | |
三、执行标准
符合标准：
YY/T 1629.1-2018 电动骨组织手术设备刀具 第一部分6.5刃部径向圆跳动接触式试验法
YY/T 1629.3-2022 电动骨组织手术设备刀 第三部分：7.5钻体径向圆跳动接触式法
四、试验方法：
将产品杆部置于定位支撑座.使刃部标称直径截面处与安装支撑处的距离为产品总长度的1/3，将千分表或非接触式圆跳动测量仪的测量探头置于刃部标称直径部位，无轴向移动的旋转产品360,测得刃部的最大值与最小值之差即为刃部的径向圆跳动值。
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
