CSI-1111激光修复层高温摩擦磨损性能试验仪-球盘法

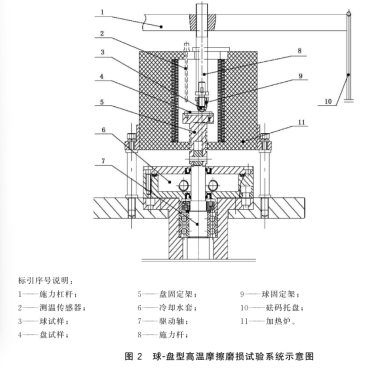

测试原理
球盘法通过模拟球-盘接触的滑动摩擦工况，结合高温环境（通常为300-1000℃）评估激光修复层材料的摩擦系数、磨损率及表面形貌变化。
核心参数：
载荷范围：0.1-50N（ASTM G99-20）
转速范围：10-1000 rpm
温度控制精度：±5℃（ISO 15240-2:2020）
数据采集：摩擦力、温度、磨损体积（激光扫描显微镜或称重法）
关键参数
参数项 | 规格 |
控制系统 | PLC+Windows控制系统 |
操作界面 | 彩色10寸嵌入式工业电脑，中英文切换 |
测试软件 | 测试软件1套 |
施加载荷 | 载荷范围为5N~100N,标配载荷宜为50N |
扭力传感器 | 20nm,精度±0.1%FS; |
测试盘 | Ø100mm*10mm |
滑动速度 | 滑动速度范围为0.05m/s~0.5m/s,测试速度是0.1m/s。滑动圆的直径宜为20mm或30mm,标配30mm |
工位 | 单工位 |
试验温度 | 试验温度范围为35℃~1000℃ |
环境要求 | 摩擦磨损试验机放置房间温度范围为10℃~35℃,相对湿度范围为20%~70%。 |
试验气氛 | 大气,也可根据用户要求选择循环气体(如:惰性气体) |
盘试样材料 | 盘试样材料为激光修复层材料，球试样材料为金属材料304不锈钢 |
驱动轴转速 | 范围为60r/min~600r/min，精度不超过±1% |
加热方式 | 加热丝 |
钢球 | 不锈钢Ø6mm，Ø10mm |
冷却水槽 | 0-99度，内置设备 |
外壳Q235材料制作烤漆处理，不上锈 | |
工位材料采样AL表面阳极氧化处理 | |
垫脚采样不锈钢制作，稳定性好，可调节水平功能 | |
内置照明灯绿色光线 | |
USB测试软件插口，读取数据 | |
外形尺寸：长1020宽580 高1070mm | |
执行标准与适用场景
满足标准
GB/T 43853-2024
ASTM G99-20 ASTM International滑动摩擦磨损测试通用规范 金属、陶瓷、聚合物
GB/T 16487.1-2019中国国家标准 高温摩擦磨损试验方法 金属材料
ISO 15240-2:2020 ISO 高温摩擦学测试设备校准 工业设备验证
典型应用：
生产线批量质检；
第三方实验室认证。
选型建议与风险提示
1. 核心选型指标
温度均匀性：需满足±5℃以内（参考ISO 15240-2:2020）
兼容性：支持激光修复层试样定制夹具
数据可靠性：建议选择配备力控闭环系统的设备
2. 风险提示
标准差异：部分厂商宣称的“高温能力”未明确标注温度波动范围，需索取第三方检测报告
材料适配性：激光修复层可能因高温氧化导致测试结果偏差，建议预实验验证
安全规范：高温测试需符合
配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
