防夹手门挡抗冲击强度测试仪

一、 仪器介绍

设备优势：

1、仪器设备采用矩形钢作为框架，结实牢固；

2、仪器通过电缸推力，可以更好的控制门框撞击角度速度；

3、试验次数可预置且具有断电记忆功能

测试原理：

  仪器主要针对防夹手门挡抗冲击的性能测试；防夹手门挡为防止门突然关闭时,夹伤婴童手或手指,设计用于安装到活动的门或门框、门合页、门缝隙等的拦挡设施。

符合标准：

GB/T 42805-2023  婴童用品  居家防护用品通用技术要求

二、 仪器参数

技术参数：

模拟门面:铝合金材质,质量为(40±0.1)kg,长度为(810士5)mm,宽度为(460士5)mm,厚度为(40士2)mm,撞击边缘倒角半径为2mm。

模拟门框:不锈钢,长度为(500±5)mm,宽度为(80士2)mm,厚度为(40士2)mm,闭合时模   拟门面到模拟门框的距离不大于2mm。

电缸辅助推杆：旋转角速度精确至士0.1°/s。

接近开关：计数触发

撞击次数:  0~ 9999次 （可设置，断电记忆）

控制系统: PLC

操作显示：7寸触摸屏

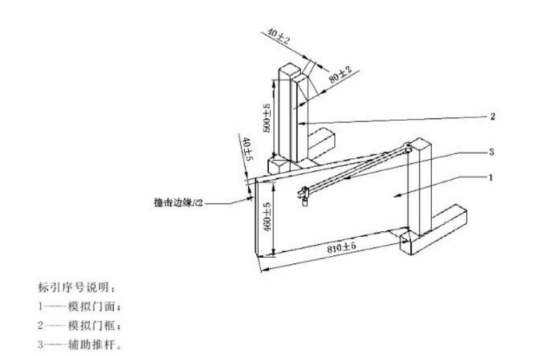

仪器示意图

防夹手门挡抗冲击强度测试仪器如图所示,包含模拟门面、模拟门框、辅助推杆等

基本配置：

主机   一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌   一个
