成鞋跑步试验机

一、 仪器介绍

设备优势：

1、采用7寸多彩液晶触控屏，中英文菜单显示

2、PLC编程控制，可实时打印数据；具有紧急停机按钮，声光报警。

3、仪器自主开发6工位鞋楦行走架，高度模仿人在走路，跑步形态。

4、配备改变试验环境系统。如增加喷淋加湿等。

测试原理：

   将成品鞋穿戴上仪器鞋楦上，通过旋转轴模仿人在正常行走，在连接杆接近行走架旁边增加荷载，通过程序设置行走过程的试验环境，来达到试验目的。

二、 仪器参数

测试仪器：

1、 鞋楦行走架：穿戴成品鞋的支架，固定好的测试的尺寸鞋楦

2、 行走旋转电机：驱动鞋楦架旋转行走的机构

3、 支撑旋转杆：使鞋楦行走架沿圆形轨道行走，支架还有负重功能。

4、 增湿水桶: 改变试验环境条件。

技术参数：

测试速度：0~33r/min

测试周期：12000  圈

测试鞋码：25~45码

最大荷载：750N

摩擦介质：水泥板

控制方式：触摸屏

整机功耗：1200W

外形尺寸约：3500x1000x1500

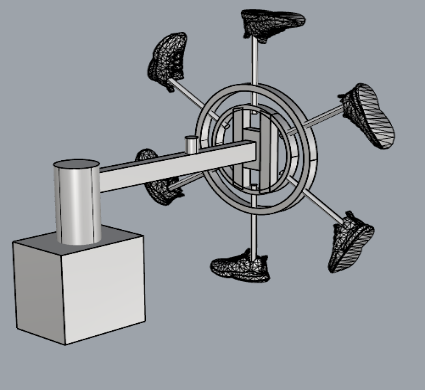

设备装置原理示意图

本试验仪器有 旋转支架、支撑横梁、鞋楦行走架、配套鞋楦、荷载砝码等组成

基本配置：

主机   一台

砝码  300N 500N 750N

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌   一个
